SaaSプロダクトのLPやITインフラの構成図において、複雑なシステム構造やデータフローを直感的に伝える手法として「アイソメトリック（等角投影法）」を用いた立体図解やアイコンが幅広く活用されています。3Dグラフィックのような奥行きと洗練されたプロフェッショナル感を演出できる一方で、いざデザインソフトで描こうとすると「パーツ同士の傾きや遠近感が合わない」「レイヤーの重ね順が崩れて手前と奥の前後関係が不自然になる」といった悩みに直面しがちです。
特別な3Dソフトを使わなくても、FigmaやAdobe Illustratorなどの2Dデザインツール上で正しい数値パラメーターとレイヤー管理手法を適用すれば、パースの崩れが一切ない正確な立体パーツを構築できます。
この記事を読むより先に、まずはパーツ配置の軸となる正確なガイドラインをキャンバスに敷いて作業を始めたい場合は、以下のブラウザ完結型ジェネレーターから30度のベクターガイドを直接生成してご活用ください。

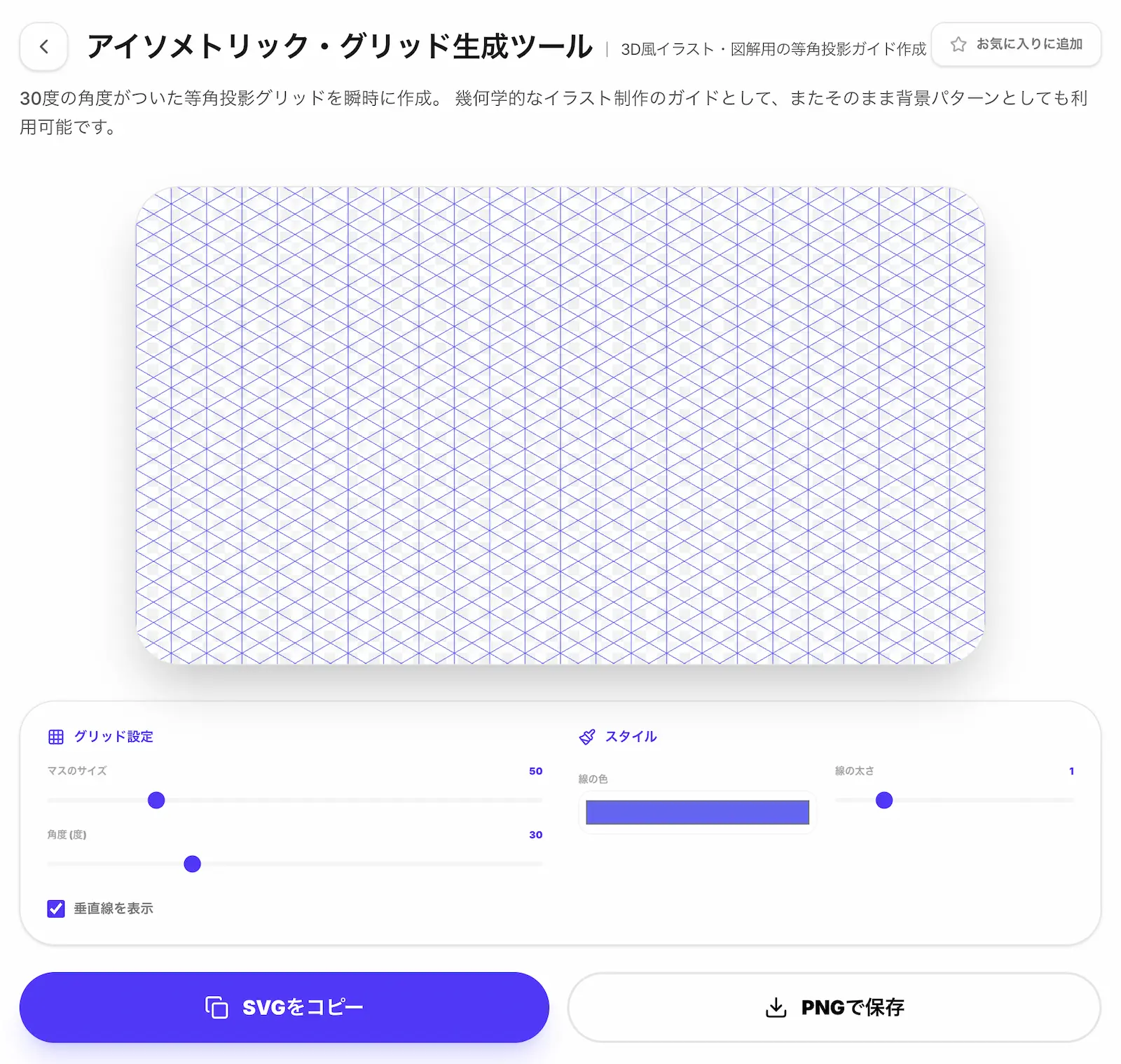

▶ 今すぐアイソメトリック・グリッド生成ツールで30度ガイドを作成する（無料・完全ブラウザ完結）
2D平面オブジェクトを立体化する「SSR手法」の正確な数値設定
正面から描いた2Dの平面図（サーバーの前面パネルやデータベースの丸アイコンなど）を、等角投影の斜面に寸分違わずフィットさせるためには、 SSR手法（Scale, Shear, Rotate） と呼ばれる変形処理を正確な数値で適用する必要があります。
感覚的に拡大・縮小や傾きを変更してしまうと、立体としての奥行き比率が歪み、複数のパーツを並べた際に接続面でズレが発生します。デザインソフトの変形パネルに入力すべき具体的な数値と変換ルールは以下の通りです。
アイソメトリック各面への変形パラメーター一覧表
| 配置する平面 | 垂直方向の縮小率（Scale） | シアー（Shear / 傾斜角） | 回転（Rotate） | 適用後の視覚効果 |
|---|---|---|---|---|
| 上面（Top） | 86.602% | 30度 | -30度 | 立方体の天面・上面パーツ |
| 左側面（Left） | 86.602% | -30度 | -30度 | 立方体の左側・奥行き壁面 |
| 右側面（Right） | 86.602% | 30度 | 30度 | 立方体の右側・前面壁面 |
この変形ルールの根拠は、アイソメトリック（等角投影法）がX軸・Y軸・Z軸の交わる角度をすべて 120度（水平線に対して30度） に保つ数学的構造に基づいているためです。垂直方向を 86.602% に縮小してからシアーと回転を加えることで、2Dの図形が30度斜角の完璧な立体面に変換されます。
実際に手作業でパスを描く際、1ピクセルの目盛りのズレが全体の歪みにつながるケースが多く見られます。私自身も手作業で目盛りを合わせてパーツを作成していた際、後から拡大・縮小を行ったことで接地面にわずかな隙間が生じ、すべてのパスを作り直すという苦い失敗を経験しました。このような無駄な手戻りを防ぐためにも、事前に絶対的な描画基準となるガイドラインを用意しておくことが不可欠です。
▶ この計算・配置作業を自動化するツールで30度ガイドを生成する（登録不要・完全ブラウザ完結）
前後関係の破綻を防ぐ「レイヤー重ね順」と「コンポーネント化」
アイソメトリック空間は遠近感（遠くのものが小さく見える遠近法）が存在しない平行投影です。そのため、視覚的な重なり順（Z軸の前後関係）を意識的に整理・管理しないと、本来奥にあるはずのネットワーク構成要素が手前のサーバーラックを突き抜けて表示されるといった「空間表現の破綻」が発生します。
重ね順を破綻させない空間設計の手順
- 軸に沿ったレイヤー分割: デザインソフトのレイヤー構造を、画面奥から手前へ向かうグリッドの列ごとにグループ分けします。
- 座標軸に基くソート: Z軸（高さ方向）およびY軸（奥行き方向）の合計位置が小さい（＝奥にある）オブジェクトから順番にレイヤーの下側（背面）へ配置します。
- 最小パーツのコンポーネント化: サーバー、データベース、クラウドアイコン、ルーターなどの最小単位を、あらかじめグリッドの最小マスに合わせて作成し、コンポーネント（部品）として登録します。
Figmaなどのコンポーネント機能を活用し、30度のグリッドマスに吸着（スナップ）させた共通モジュールを複製・配置していくシステムを構築することで、個々のパスを手動で描き直す手間が省け、複雑なSaaSインフラ構成図やサービスアーキテクチャ図の量産速度が劇的に向上します。
完全ブラウザ完結処理による機密デザイン保持の安全性
新サービスのプレスリリース用図解や、未公開のプロダクト仕様書、社内向けのセキュリティ構成図などを作成する際、最も留意すべきは「未公開デザインや内部構造データの漏洩リスク」です。
Web上で提供されている各種グラフィック生成ツールの中には、作成したデータや入力したパラメーターを一度外部のWebサーバーへ送信して画像・SVG変換を行ったり、サーバー側に一時ファイルとして保持する仕組みをとっているものが少なくありません。これにより、重要プロジェクトの構成図などを試作する際にセキュリティ上の懸念が残ります。
当サイトで提供しているツールは、ユーザーの機密情報とデザイン資産の安全性を第一に考えた 「完全ブラウザ完結設計（JavaScriptによるクライアントサイド処理）」 を徹底しています。
グリッドの生成、角度の調整、線のスタイル指定、そしてSVGコードの取得やPNG画像の書き出し処理に至るまで、すべてのデータ処理はお使いのパソコンのブラウザ内（メモリ上）のみでクローズドに実行されます。外部サーバーへのデータ送信やログ保存を行う仕組み自体が存在しないため、企業内のインハウスデザイナーや機密情報を扱うクリエイターでも、外部漏洩の心配なく安心して下敷きガイドを作成・利用できます。
正確なパースでプロフェッショナルな図解を完成させるために
SaaSの機能説明やITインフラ構成図において、正確なパースで描かれた立体図解は、サービスに対する信頼性と洗練された印象をユーザーに与える強力なビジュアル資産となります。
- 数値変形の徹底: 2Dオブジェクトには垂直86.602%縮小と30度シアー・回転を正確に適用する。
- 空間軸の管理: レイヤー構造を奥から手前へのグリッドラインに合わせて階層化する。
- ベクターガイドの活用: 描画前にSVG形式のガイドラインを配置し、不透明度を下げてスナップ描画する。
パースのズレやパーツ配置のストレスから解放され、スマートに洗練された立体アイコン・構成図を制作するために、30度等角投影に完全対応した当サイトの専用ツールをぜひ活用してください。
